Cómo Calcular un Domo Geodésico de Madera de 6m con Acidome

¿Qué es un domo geodésico y cuál es su origen?

Un domo geodésico es una estructura semiesférica compuesta por una red de triángulos interconectados que distribuyen las tensiones de manera uniforme. Esta configuración geométrica, inspirada en patrones naturales como los panales de abejas o las moléculas de carbono, combina máxima resistencia con mínimo uso de materiales.

El legado de Buckminster Fuller

Si bien la geometría subyacente se conocía desde el siglo XX, fue el arquitecto e inventor estadounidense R. Buckminster Fuller quien en 1954 patentó y popularizó el diseño. Fuller demostró que:

• La esfera dividida en triángulos es la forma más eficiente para cubrir espacios
• Puede soportar cargas extremas gracias a su estructura geodesica autoportante
• Requiere hasta 30% menos materiales que construcciones convencionales

«Cuando trabajo con problemas, siempre trabajo con la geometría del universo.» — R. Buckminster Fuller

Características únicas

Ventaja	Explicación técnica
Resistencia estructural	Los triángulos transfieren tensiones en todas direcciones
Eficiencia energética	Geometría esférica permite mejor distribución del calor y menor área de intercambio térmico (≈30% menos superficie que cubos/pirámides de igual volumen)
Versatilidad	Escalable desde domos invernadero, domos viviendas, hasta estadios.

¿Por qué los domos son energéticamente eficientes?

• Ley física: La relación volumen/superficie más favorable reduce pérdidas (esfera = forma natural más eficiente)
• Flujo de aire: La curvatura facilita convección homogénea sin rincones fríos
• Ejemplo práctico: Un domo de 6m² necesita menos calefacción que una casa rectangular equivalente

«La esfera tiene un 25% menos de área superficial que un cubo de mismo volumen, reduciendo directamente las pérdidas térmicas» — Principios de Transferencia de Calor.

Configuración específica para un domo de 6 metros

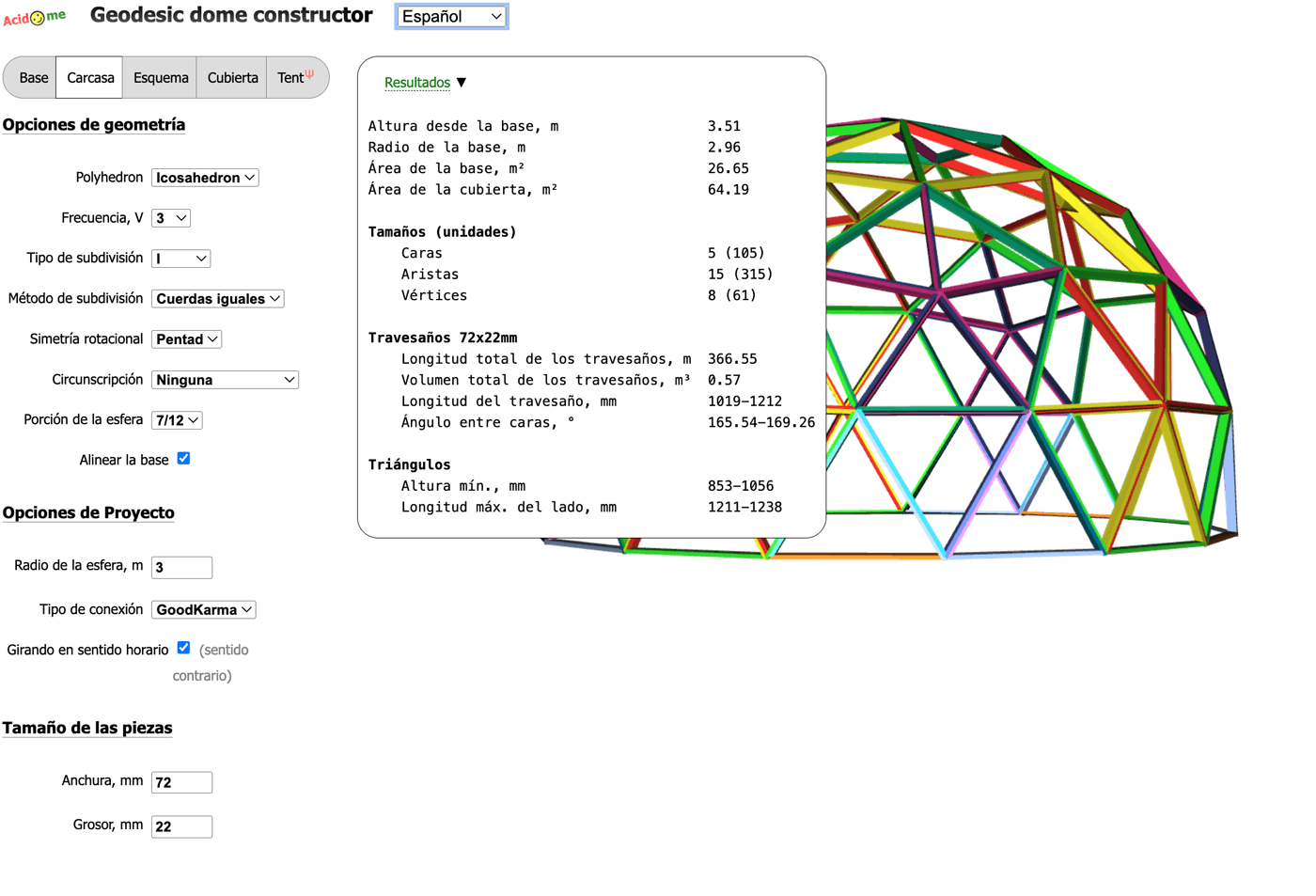

El diseño de una estructura de domo requiere cálculos matemáticos exactos. Para este proyecto específico, se utilizó la plataforma Acidome con los siguientes parámetros clave:

Parámetros técnicos del domo

Configuración	Valor	Detalle técnico
Frecuencia	V3	Significa dividir cada lado en 3 partes, creando 105 triángulos interconectados para máxima estabilidad.
Radio	3 metros	Diámetro final de 6 metros
Altura	3.51 m	7/12 de esfera completa

Materiales requeridos para estructura de domo geodésico de 6 metros

Parámetro	Detalle técnico
Tipo	Madera de pino seca
Dimensión exacta del liston	72mm (ancho) × 22mm (espesor)
Presentación	Listones de 3.10 metros de largo aproximadamente, 1.28m (promedio por pieza) ≈ 315 unidades
Rendimiento	3 cortes por listón
Cantidad	402 metros lineales de listones (se sumó un 10% adicional, 366*1,10)
Costo referencial	U$D 350 de madera estructural

Ventajas de esta configuración

• Facilidad de construcción: Piezas manejables por 2 personas
• Resistencia comprobada: Soporta cargas de nieve y viento para un clima hostil como la Patagonia.

Interpretación de planos y técnica de corte preciso

Al generar el diseño en Acidome, la herramienta clasifica todas las piezas del domo geodésico por letras (A-O) y proporciona diagramas detallados para cada corte, en la misma pagina, haciendo scroll. Esta sección explica cómo interpretar estos planos y optimizar el proceso de fabricación.

Claves para interpretar los diagramas de corte

• Color rojo: Indica el ángulo del plato de la ingletadora.
• Color azul: Representa el ángulo del brazo de la ingletadora.
• Cálculo real: Como el brazo parte de 90°, se resta (90° – valor azul) para obtener el ángulo efectivo

Ejemplo de 3 letras interpretando el lado izquierdo

Pieza	Ángulo plato (rojo)	Ángulo brazo (azul)	Cálculo real	Configuración ingletadora
A	28.4°	79.5°	90° – 79.5° = 10.5°	Plato 28.4° + Brazo 10.5°
B	28.4°	79.5°	90° – 79.5° = 10.5°	Plato 28.4° + Brazo 10.5°
C	28.4°	79.5°	90° – 79.5° = 10.5°	Plato 28.4° + Brazo 10.5°

Técnica de corte y Preparación de materiales

• Organización de angulos y cortes por letras: Agrupar todas las piezas (ej. 60 unidades de tipo A) con sus respectivos angulos, con lo visto anteriormente.
• Tramos de madera: Utilizar listones de 3m y/o 3.10m (equivalente a 3 piezas)
• Marcado: Identificar cada pieza con su letra correspondiente, a medida que se va cortando.

Proceso optimizado

1. Primer corte: Configurar ingletadora con ángulos requeridos para la pieza A
2. Aprovechamiento: Cortar secuencialmente 3 piezas A del mismo listón de 3.10m
3. Técnica de giro: Rotar la madera manteniendo la configuración para cortes idénticos
4. Tope de referencia: Usar un tope fijo en la mesa para mantener longitudes exactas
5. Minimizar desperdicio: Dejar solo 1cm entre cortes como margen de seguridad

Consejos clave para producción eficiente

• Orden de trabajo: Procesar todas las piezas de un lado de la letra antes de cambiar configuración
• Verificación: Comprobar primeros cortes antes de producción masiva
• Espacio de trabajo: Mantener área limpia con zonas designadas para piezas cortadas

Errores comunes y cómo evitarlos

Error	Solución
Desperdicio excesivo	Planificar secuencia de cortes antes de comenzar
Piezas mal o no identificadas	Usar sistema de etiquetado claro (A, B, C…) con marcador en el frente de la pieza.

Herramientas esenciales para el corte de la estructura del domo

A continuación se detallan las herramientas utilizadas en este proyecto para el corte de los listones estructurales:

• Herramientas eléctricas: Ingletadora Einhell (modelo estándar no telescópico), atornillador eléctrico MILWAUKEE 2408-259A con 2 baterías M12.
• Instrumentos de medición: Centímetro metálico Stanley, escuadra metalica, y regla.
• Equipo de seguridad: Lentes de protección y auriculares con reducción de ruido
• Útiles básicos: Lápices, marcadores permanentes Sharpie y comunes, cinta de papel de 18mm.
• Mobiliario de trabajo: Mesa de banco reforzada con superficie nivelada y mesada adicional para apoyo de materiales.

¿Necesitas ayuda personalizada con tu proyecto de domo?

Si los cálculos te parecen complejos o queres garantizar que tu domo geodésico quede perfecto desde el primer intento, ofrecemos asesorías personalizadas:

• ✔ Revisión de tus planos y cálculos actuales
• ✔ Optimización de materiales para ahorrar costos
• ✔ Reunion virtual con todas tus dudas
• ✔ Soluciones para tu clima y terreno

Envíanos un mensaje a través de nuestro formulario de contacto y te enviaremos: Tarifas por hora de asesoría y disponibilidad de horarios.

Preguntas frecuentes

1. ¿Qué es exactamente un domo geodésico y por qué es tan especial?

Un domo geodésico es una estructura semiesférica formada por triángulos interconectados que distribuyen las tensiones de manera uniforme, combinando máxima resistencia con mínimo uso de materiales. Esta forma está inspirada en patrones naturales como los panales de abejas y tiene la capacidad de soportar cargas extremas mientras requiere hasta 30% menos materiales que construcciones convencionales.

2. ¿Quién inventó los domos geodésicos y cuándo?

Fue el arquitecto e inventor estadounidense R. Buckminster Fuller quien en 1954 patentó y popularizó este diseño revolucionario. Aunque la geometría subyacente se conocía desde antes, Fuller demostró que la esfera dividida en triángulos es la forma más eficiente para cubrir espacios grandes con estructura autoportante.

3. ¿Por qué los domos geodésicos son más eficientes energéticamente?

La geometría esférica del domo permite una mejor distribución del calor y una menor área de intercambio térmico comparada con estructuras tradicionales, lo que reduce las pérdidas hasta en un 30% más que cubos o pirámides de igual volumen. Además, la relación volumen/superficie favorable que tiene la esfera es la forma natural más eficiente según las leyes físicas.

4. ¿Qué ventajas estructurales tiene un domo geodésico?

Los triángulos que forman el domo transfieren las tensiones en todas direcciones de manera equilibrada, lo que permite que la estructura sea autoportante y resista cargas extremas. Esta configuración geométrica distribuye el peso uniformemente, evitando puntos débiles y garantizando estabilidad excepcional.

5. ¿Para qué usos podés construir un domo geodésico?

Los domos geodésicos son escalables y versátiles: podés usarlos como invernaderos, viviendas, refugios en la Patagonia, o incluso estructuras de mayor envergadura como estadios. Su adaptabilidad los hace ideales para diferentes climas y propósitos, desde proyectos pequeños hasta obras arquitectónicas ambiciosas.

6. ¿Cuál es la diferencia entre un domo de 6 metros y otras construcciones tradicionales?

Un domo geodésico de 6 metros ofrece mayor resistencia estructural con menos materiales que una construcción convencional del mismo tamaño, además de mejor eficiencia energética. Esto lo hace especialmente atractivo para proyectos en zonas remotas de la Patagonia donde querés minimizar recursos y maximizar durabilidad.
